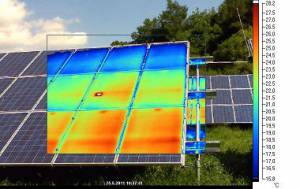

Pomocí termovizního měření lze zobrazit rozložení povrchových teplot na FV panelu. Díky tomu má použití termokamery při detekci defektů na FV panelech několik výhod.
Anomálie je jasně viditelná. Diagnostiku pomocí termokamery lze použít ke skenování již nainstalovaných a do provozu uvedených panelů bez nutnosti jejich odpojování. Další výhodou je rychlost prováděného měření.
Termokamera EasIR-9
- rozlišení čipu 384×288
- rozsah měření -20 °C až +250 °C
- přesnost 2 °C nebo 2 % naměřené hodnoty
- teplotní citlivost <0,08 °C
- vestavěný fotoaparát 1600 x 1200px (2 Mpx)
- automatické zaostřování
- laserový zaměřovač
- USB rozhraní pro komunikaci s PC;
- záznam naměřených dat na SD kartu
- analytický software
Typy defektů, které můžeme detekovat pomocí termokamery:
- přechodový odpor v pájeném spoji a konektoru
- efekt připojovací krabice ( junction box effect)
- poškození struktury modulu
- vadnou nebo propustně pólovanou překlenovací (bypass) diodu
- degradace sběrnice
- zastínění jednotlivých článků nebo jejich částí
